לק-NYDMD דוודם מייקראַווייוו דפב לייזער מאָדולע
- דירעקט מאָדולאַטיאָן דפב לייזער
- הויך-דינאַמיש-ראַנגע
- ווייוולענגט: CWCM
- 18 גהז באַנדווידט
- נידעריק שוועל קראַנט
- הויך רעזולטאַט מאַכט
- 7 פּין פלאַטערל פּעקל מיט SMA קאַנעקטער
- אַפּערייטינג פאַל טעמפּעראַטור: -40 צו 70 ℃
- ענהאַנסעד רילייאַבילאַטי
פּראָדוקט דיסקריפּשאַן
LK-NYDMD לאַזער איז העכער גלייַך מאַדזשאַלייטיד פונאנדערגעטיילט באַמערקונגען (DFB) לאַזער דיזיינד צו צושטעלן בוילעט פאָרשטעלונג אין לינעאַר פיברע אַפּטיק קאָמוניקאַציע פֿאַר אַפּלאַקיישאַנז וואָס דאַרפן גאָר ברייט באַנדווידטס. LK-NYDMD סערווינג ווי אַ קאַטינג-ברעג אנדער ברירה צו טראדיציאנעלן קאָואַקסיאַל קאַבלע סיסטעמען, יקסעלז אין טראַנסמיטינג הויך-אָפטקייַט סיגנאַלז פון 12 GHz אָדער 18 GHz.
דורך פּראַזערווינג די אָרנטלעכקייַט פון די רף סיגנאַל אין זיין אָריגינעל פאָרעם, די לייזערז באטייטיק פֿאַרבעסערן די רילייאַבילאַטי פון מייקראַווייוו קאָמוניקאַציע נעטוואָרקס. דאַנק צו די אַטריביוץ, LK-NYDMD ימפּרוווז די סיגנאַל קוואַליטעט אין אַ פאַרשיידנקייַט פון אַפּלאַקיישאַנז, אַזאַ ווי ווייַט אַנטענע קאָנטראָל, טעלעמעטרי, פאַרשפּרייטונג פון טיימינג און רעפֿערענץ סיגנאַלז, ווי געזונט ווי מעזשערמאַנט און פאַרהאַלטן שורה סיסטעמען.
LK-NYDMD פֿעיִקייטן אַן ינאַגרייטיד אָפּטיש אפגעזונדערטקייט, טערמאָועלעקטריק קולער (TEC), טערמיסטאָר, לאַזער דייאָוד שפּאָן, און מאָניטאָר פאָטאָדיאָדע, וואָס אַלע זענען געחתמעט אין אַ שטאַרק 7-שפּילקע פלאַטערל פּעקל צו ענשור הערמעטיק שוץ און טייַנען שפּיץ פאָרשטעלונג.
טעכנישע ספּעסיפיקאַטיאָנס
| אַבסאָלוט מאַקסימום רייטינגז | ||||
|---|---|---|---|---|
| פּאַראַמעטער | סימבאָל | מינ. | מאַקס. | אַפּאַראַט |
| לאַזער דייאָוד פאָרויס קראַנט | If | - | 120 | mA |
| לאַזער דייאָוד פאַרקערט וואָולטידזש | V | - | 1 | V |
| פראָנט מאַכט | Pf | - | 20 | דבם |
| פּד פאַרקערט וואָולטידזש | V | - | 15 | V |
| פֿאָרווערטס קראַנט (PD) | Im | - | 2 | mA |
| אָפּעראַציע טעמפּעראַטור | To | -קסנומקס | +70 | ° C |
| סטאָרידזש טעמפּעראַטור | Ts | -קסנומקס | +85 | ° C |
| סטאָרידזש קאָרעוו הומידיטי | Sr | - | 85 | % |
| אָפּטיש און עלעקטריקאַל ספּעסאַפאַקיישאַנז (Tc = 25 ° C) | |||||||
|---|---|---|---|---|---|---|---|
| פּאַראַמעטער | סימבאָל | פּרובירן צושטאַנד | מין | טיפּ | מאקס | וניץ | טאָן |
| ווייוולענגט | λ | IF = איךOP, ט = הOP | DWDM (ITU) 1550 - |
nm | |||
| אָפטקייַט | - | X אָפּציע | 0.1 | - | 12 | גהז | - |
| די אָפּציע | 1 | - | 18 | ||||
| מאַכט אָפּטיש רעזולטאַט | P | IF=Iop | - | 10 | - | mW | 1 |
| טערשאָלד קראַנט | Ith | λ = 1550 נם | - | - | 10 | mA | - |
| אָפּעראַציע קראַנט | Iop | λ = 1550 נם | - | 55 | 100 | mA | - |
| אָפּעראַציע וואָולטידזש | Vop | λ = 1550 נם | - | 1.5 | 2.5 | V | - |
| שיפּוע עפעקטיווקייַט | SE | - | 0.2 | - | - | וו/א | - |
| זייַט-מאָדע סאַפּרעשאַן פאַרהעלטעניש | SMSR | λ = 1550 נם, איךF=Iop | 30 | - | - | dB | - |
| ראַטיווע ינטענסיטי ראַש | RIN | - | -קסנומקס | -קסנומקס | דב / הז | - | |
| באַנדווידט (-3 דב, איך = 60 מאַ) | S21 | X אָפּציע | - | 12 | - | גהז | - |
| די אָפּציע | - | 18 | - | ||||
| צוריקקומען אָנווער | ווסוור | X אָפּציע | - | - | 2 | dB | - |
| די אָפּציע | - | - | 2.2 | ||||
| אַרייַנשרייַב 1 דב קאַמפּרעשאַן | - | 15 | - | - | דבם | - | |
| טערמיסטאָר קעגנשטעל | Rth | @25°C | - | 10 | - | Kohm | - |
| TEC קראַנט | It | - | - | - | 1.2 | A | 2 |
| TEC וואָולטידזש | Vt | - | - | 2.5 | V | 2 | |
| קאַפּאַסיטאַנס (פּד) | Ct | - | - | 20 | pF | - | |
| מאָניטאָרינג קראַנט | Im | - | 0.10 | - | 2.0 | mA | - |
| טונקל קראַנט (PD) | Id | - | - | 50 | nA | - | |
הערות:אַלע לאַזער טשיפּס קומען פון ווייפערז וואָס זענען סערטאַפייד מיט אַ רעפּריזענאַטיוו פּלאַץ פון דעוויסעס וואָס מוזן דערגרייכן אַ פּאַסיק טראָגן פֿאַר פאַרברענען.
1.לייזער טעמפּעראַטור שטעלן 25℃, פאָרורטייל קראַנט בייַ 55מאַ
2. אָפּעראַציע פאַל טעמפּעראַטור -40 ~ 70 ℃

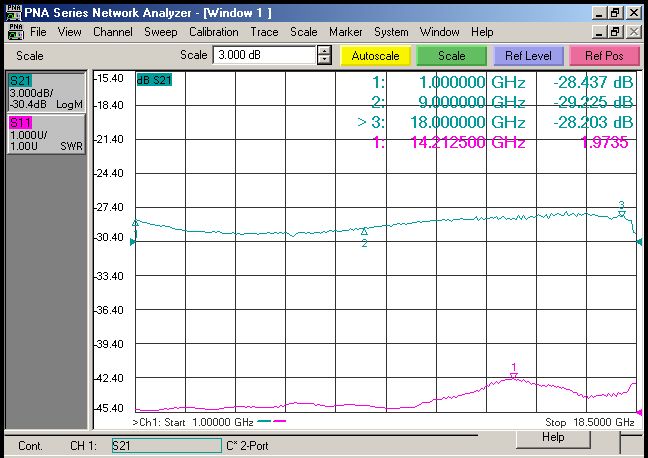

● טיפּיש דאַטאַ
(λ = 1550 נם, TC = 25 ℃)
(פיגורע 1 X-Band S11 און S22 דאַטן)
(פיגורע 2 קו-באַנד ס11 און ס22 דאַטן)
● עלעקטריקאַל סכעמאַטיש
| פירן # | פונקציע |
| 1 | טערמיסטאָר |
| 2 | טערמיסטאָר |
| 3 | LD- (בייאַזיס) |
| 4 | PD+ |
| 5 | פּד- |
| 6 | קולער + |
| 7 | קולער- |
| 8 | לד-(רף) |
| 9 | ערד |

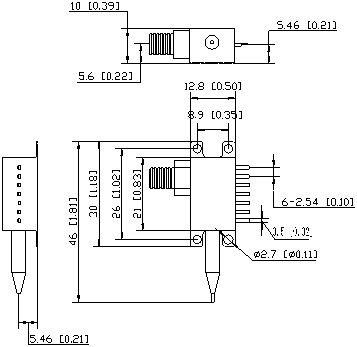

● אַוטליין דראַווינגס (איינהייט: מם [אינטש])
רף קאַנעקטער: סמאַ
● אָרדערינג אינפֿאָרמאַציע
בלאַט 1:
| קאָדעקס | באַשרייַבונג |
| DM | דוודם (געדיכט ווייוולענגט דיוויזשאַן מולטיפּלעקסינג) 7 PIN פלאַטערל פּעקל |
בלאַט 2:
| קאָדעקס | אַנאַלאָג באַנדווידט |
| X | 0.1 צו 12 גהז |
| Ku | 1 צו 18 גהז |
בלאַט 3:
| קאַנאַל | אָפטקייַט (טהז) | צענטער ווייוולענגט (נם) | קאַנאַל | אָפטקייַט (טהז) | צענטער ווייוולענגט (נם) | |
| קקסנומקס | קיין געוואלט מנהג ווייוולענגט | קקסנומקס | 193.7 | 1547.72 | ||
| קקסנומקס | ניט-יטו, 1547 נם - 1560 נם | קקסנומקס | 193.8 | 1546.92 | ||
| קקסנומקס | ניט-יטו, 1557 נם - 1560 נם | קקסנומקס | 193.9 | 1546.12 | ||
| קקסנומקס | ניט-יטו, 1530 נם - 1560 נם | קקסנומקס | 194 | 1545.32 | ||
| קקסנומקס | 191.5 | 1565.50 | קקסנומקס | 194.1 | 1544.53 | |
| קקסנומקס | 191.6 | 1564.68 | קקסנומקס | 194.2 | 1543.73 | |
| קקסנומקס | 191.7 | 1563.86 | קקסנומקס | 194.3 | 1542.94 | |
| קקסנומקס | 191.8 | 1563.05 | קקסנומקס | 194.4 | 1542.14 | |
| קקסנומקס | 191.9 | 1562.23 | קקסנומקס | 194.5 | 1541.35 | |
| קקסנומקס | 192 | 1561.41 | קקסנומקס | 194.6 | 1540.56 | |
| קקסנומקס | 192.1 | 1560.61 | קקסנומקס | 194.7 | 1539.77 | |
| קקסנומקס | 192.2 | 1559.79 | קקסנומקס | 194.8 | 1538.98 | |
| קקסנומקס | 192.3 | 1558.98 | קקסנומקס | 194.9 | 1538.19 | |
| קקסנומקס | 192.4 | 1558.17 | קקסנומקס | 195 | 1537.4 | |
| קקסנומקס | 192.5 | 1557.36 | קקסנומקס | 195.1 | 1536.61 | |
| קקסנומקס | 192.6 | 1556.55 | קקסנומקס | 195.2 | 1535.82 | |
| קקסנומקס | 192.7 | 1555.75 | קקסנומקס | 195.3 | 1535.04 | |
| קקסנומקס | 192.8 | 1554.94 | קקסנומקס | 195.4 | 1534.25 | |
| קקסנומקס | 192.9 | 1554.13 | קקסנומקס | 195.5 | 1533.47 | |
| קקסנומקס | 193 | 1553.33 | קקסנומקס | 195.6 | 1532.68 | |
| קקסנומקס | 193.1 | 1552.52 | קקסנומקס | 195.7 | 1531.9 | |
| קקסנומקס | 193.2 | 1551.72 | קקסנומקס | 195.8 | 1531.12 | |
| קקסנומקס | 193.3 | 1550.92 | קקסנומקס | 195.9 | 1530.33 | |
| קקסנומקס | 193.4 | 1550.12 | קקסנומקס | 196 | 1529.55 | |
| קקסנומקס | 193.5 | 1549.32 | קקסנומקס | 196.1 | 1528.77 | |
| קקסנומקס | 193.6 | 1548.51 | קקסנומקס | 196.2 | 1527.99 | |
בלאַט 4:
| קאָדעקס | קאַנעקטער טיפּ | באַמערקונג |
| A | פק / אַפּק | איין-מאָדע 9 / 125 μם פיברע פּיגטאַיל, 0.9 מם, 1 ם לענג |
| S | SC / APC | |
| N | קיין קאַנעקטער |
● פּריקאָשאַנז
די פיברע בענדינג ראַדיוס ניט ווייניקער ווי 20 מם פֿאַר אַוווידינג פיברע דאַמידזשד.
זייט זיכער אַז די פיברע קאַפּלינג פאַסעט איז ריין איידער קאַנעקטינג עס צו אָפּטאָ-קרייַז.
די פּאַסיק ESD שוץ איז פארלאנגט אין סטאָרידזש, טראַנספּערטיישאַן און נוצן.
אַפּפּליקאַטיאָנס
הויך-גיכקייַט דאַטאַ קאָמוניקאַציע
אַנטענע רימאָוטינג
סעליאַלער און פּקס נעטוואָרקס
טראַנסמיסיע פון אַנאַלאָג רף פֿאַרבינדונגען
מיליטער קאָמוניקאַציע
טראַקינג, טעלעמעטרי און קאָנטראָל
טעלעמעטרי סיסטעמס
מיליטער און פאַרטיידיקונג סיסטעמען
