LK-HPPD-Ku הויך פּאָווער InGaAs באַלאַנסט פאָטאָדעטעקטאָר
- ברייט באַנדווידט
- ינקאָרפּאָראַטעד פאָרורטייל-ט
- DC קאַפּאַלד
- הערמעטיקלי געחתמעט, סמאַ קאַנעקטער
- נידעריק דאַרק קראַנט, הויך סיגנאַל-צו-ראַש פאַרהעלטעניש.
- קליין פאָרם פאַקטאָר.
פּראָדוקט דיסקריפּשאַן
די הויך-גיכקייַט באַלאַנסט פאָטאָדעטעקטאָר (HPPD-Ku) איז אַ פּינטלעכקייַט אָפּטאָילעקטראָניק מיטל טיילערד פֿאַר דיגיטאַל און אַנאַלאָג אַפּלאַקיישאַנז. דער מאָדולע ינטאַגרייץ אַן InGaAs PIN פאָטאָדיאָדע מיט אַ ספּעקטראַל ענטפער קייט פון 1250 צו 1650 נאַנאָמעטערס, אַרייַנגערעכנט די נייטיק וואָס ריכטן עלעקטראָניק צו ענשור סיגנאַל אָרנטלעכקייַט און פאָרשטעלונג.
LK-HPPD-Ku איז ביכולת צו צושטעלן אַ באַנדווידט פון 18 גיגאַהערץ, וואָס מאכט עס פּאַסיק פֿאַר הויך-גיכקייַט דאַטן טראַנסמיסיע אַפּלאַקיישאַנז. עס אַפּערייץ אויף אַ + 5-וואלט מאַכט צושטעלן, אַליינינג מיט נאָרמאַל מאַכט רעקווירעמענץ פֿאַר פעסטקייַט און עפעקטיווקייַט. די ראַדיאָ אָפטקייַט (רף) רעזולטאַט פּאָרט איז יקוויפּט מיט אַ סמאַ-קאַמפּאַטאַבאַל קאַנעקטער, וואָס איז ימפּידאַנס מאַטשט צו 9 אָומז, פאַסילאַטייטינג אָפּטימאַל סיגנאַל אַריבערפירן און מינאַמייזינג סיגנאַל אָנווער.
טעכנישע ספּעסיפיקאַטיאָנס
| טיפּיש & אַבסאָלוט מאַקסימום שאַץ | ||||
|---|---|---|---|---|
| פּאַראַמעטער | סימ. | טיפּ | שאַצונג | אַפּאַראַט |
| סטאָרידזש טעמפּעראַטור קייט | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| אַפּערייטינג פאַל טעמפּעראַטור קייט | TC | 25 | -40 ~ +85 | ℃ |
| פאָרורטייל וואָולטידזש | VR | +5 | +5 ~ +9 | V |
| אָפּטיש אַרייַנשרייַב מאַכט | שפּילקע | +10 | +17 | דבם |
| ברענען-אויס אָפּטיש מאַכט | PB | - | +20 | דבם |
| פירן סאַדערינג טעמפּעראַטור | Tp | 280 (10 ס) | 330 (10 ס) | ℃ |
| עלעקטריקאַל / אָפּטיש קעראַקטעריסטיקס (TC = 22 ± 3 ℃) | |||||
|---|---|---|---|---|---|
| פּאַראַמעטער | סימ | פּרובירן צושטאַנד | פּאַראַמעטער וואַלועס | אַפּאַראַט | |
| ווייוולענגט ראַנגע | λ | - | 1000 ~ 1650 | nm | |
| אָפטקייַט ראַנגע | - | - | קו - באַנד | - | |
| קליין סיגנאַל באַנדווידט | f-קסנומקסדב | TC = 22 ± 3℃ | 0.8 ~ 18 | גהז | |
| ריספּאַנסאַבילאַטי | Re | VR , פּin =1mW | λ = 1310 נם | ≥ 0.85 | א/וו |
| λ = 1550 נם | ≥ 0.8 | ||||
| אַמפּליטוד פלאַטנאַס | A | TC =-45 ~ +85 ℃ | ≤ ± 1.5 | dB | |
| זעטיקונג אָפּטיש מאַכט | Ps | VR , λ = 1550 נם אַק מאָדולאַטעד |
+17 | דבם | |
| טונקל קראַנט | Id | VR | ≤ קסנומקס | nA | |
| זעטיקונג רף רעזולטאַט מאַכט | Pאויס | - | -קסנומקס | דבם | |
| רעזולטאַט ימפּעדאַנסע | RL | - | 50 | Ω | |

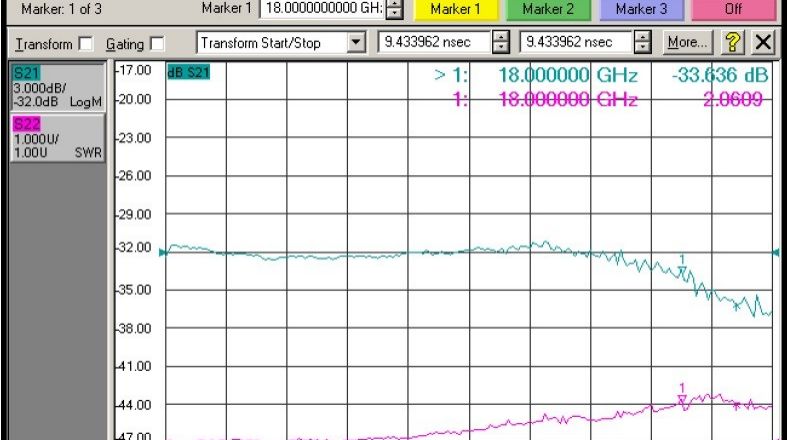

● טיפּיש ענטפער קורוועס
(VR, λ=1550nm, TC =25ºC, Pin=0dBm)
（קו - באַנד פאָטאָדעטעקטאָר אָפטקייַט ענטפער)

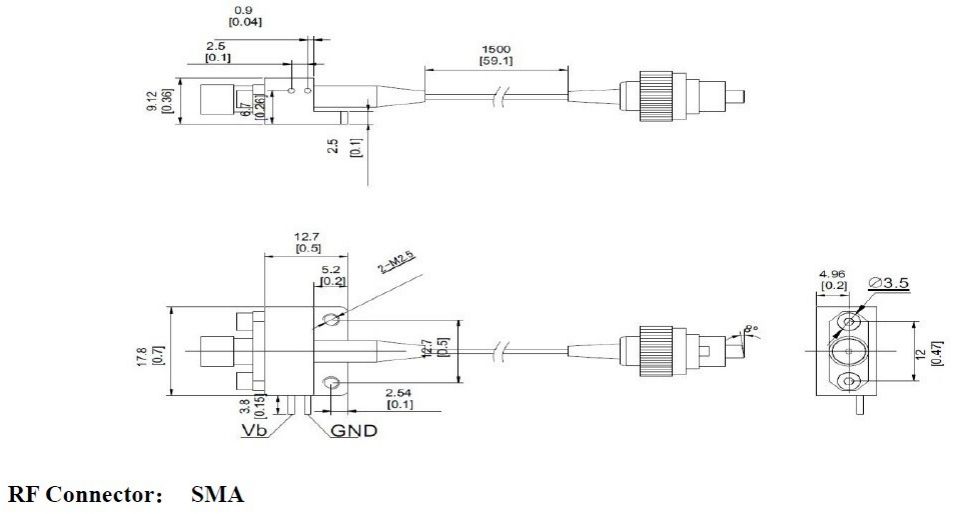

● ויסמעסטונג און פּינס ( אַפּאַראַט: מם [אינטש] )
●אָרדערינג אינפֿאָרמאַציע
בלאַט 1:
| קאָדעקס | אַנאַלאָג באַנדווידט |
| KU | 0.8 ~ 18 גהז |
בלאַט 2:
| קאָדעקס | קאַנעקטער טיפּ | באַמערקונג |
| N | קיין קאַנעקטער | איין-מאָדע 9 / 125 μם פיברע פּיגטאַיל |
| A | פק / אַפּק | |
| P | פק / פּיסי |
● פּריקאָשאַנז
די פיברע בענדינג ראַדיוס ניט ווייניקער ווי 20 מם פֿאַר אַוווידינג פיברע דאַמידזשד.
זייט זיכער אַז די פיברע קאַפּלינג פאַסעט איז ריין איידער קאַנעקטינג עס צו אָפּטאָ-קרייַז.
די פּאַסיק ESD שוץ איז פארלאנגט אין סטאָרידזש, טראַנספּערטיישאַן און נוצן.
אַלע אונדזער נאָרמאַל פאָטאָדעטעקטאָרס קענען זיין קאַסטאַמייזד אין מאַדזשולז!
אַפּפּליקאַטיאָנס
אָפּטיש פיברע קאָמוניקאַציע
ראַדאַר אינפֿאָרמאַציע פּראַסעסינג
עלעקטראָניש וואָרפער
הויך-גיכקייַט סיגנאַל טעסט און מעאַסורעמענט
זיכערהייט און סערוויילאַנס
