LK-NYCMD CWDM מייקראַווייוו דפב לייזער מאָדולע
- דירעקט מאָדולאַטיאָן דפב לייזער
- הויך-דינאַמיש-ראַנגע
- ווייוולענגט: CWCM
- 18 גהז באַנדווידט
- נידעריק שוועל קראַנט
- הויך רעזולטאַט מאַכט
- 7 פּין פלאַטערל פּעקל מיט SMA קאַנעקטער
- אַפּערייטינג פאַל טעמפּעראַטור: -40 צו 70 ℃
- ענהאַנסעד רילייאַבילאַטי
פּראָדוקט דיסקריפּשאַן
LK-NYCMD לאַזער איז אַ הויך-פאָרשטעלונג, גלייַך מאַדזשאַלייטיד דיסטריביוטיד באַמערקונגען (DFB) לאַזער דיזיינד צו יקסעל אין לינעאַר פיברע אַפּטיק קאָמוניקאַציע פֿאַר אַפּלאַקיישאַנז וואָס דאַרפן גאָר ברייט באַנדווידטס. די סעריע סערוועס ווי אַ העכער פאַרטרעטער צו קאָואַקסיאַל קאַבלע סיסטעמען פֿאַר די טראַנסמיסיע פון הויך-אָפטקייַט סיגנאַלז ביי 12 GHz אָדער 18 GHz.
דורך פּראַזערווינג די אָרנטלעכקייַט פון די רף סיגנאַל אין זיין אָריגינעל פאָרעם, LK-NYCMD סעריע ימפּרוווז די רילייאַבילאַטי פון מייקראַווייוו קאָמוניקאַציע נעטוואָרקס. רעכט צו די קעראַקטעריסטיקס, די סעריע ימפּרוווז סיגנאַל קוואַליטעט אין אַ קייט פון אַפּלאַקיישאַנז, אַזאַ ווי ווייַט אַנטענע קאָנטראָל, טעלעמעטרי, פאַרשפּרייטונג פון טיימינג און רעפֿערענץ סיגנאַלז, ווי געזונט ווי מעאַסורעמענט און פאַרהאַלטן שורה סיסטעמען.
LK-NYCMD ינקאָרפּערייץ אָפּטיש אפגעזונדערטקייט, טערמאָועלעקטריק קולער (TEC), טערמיסטאָר, לאַזער דייאָוד שפּאָן און מאָניטאָר פאָטאָדיאָדע, אַלע וואָס זענען געחתמעט אין אַ שטאַרק 7-שפּילקע פלאַטערל פּעקל צו ענשור הערמעטיק שוץ און האַלטן אָפּטימאַל פאָרשטעלונג.
טעכנישע ספּעסיפיקאַטיאָנס
| אַבסאָלוט מאַקסימום רייטינגז | ||||
|---|---|---|---|---|
| פּאַראַמעטער | סימבאָל | מינ. | מאַקס. | אַפּאַראַט |
| לאַזער דייאָוד פאָרויס קראַנט | If | - | 120 | mA |
| לאַזער דייאָוד פאַרקערט וואָולטידזש | V | - | 1 | V |
| פראָנט מאַכט | Pf | - | 20 | דבם |
| פּד פאַרקערט וואָולטידזש | V | - | 15 | V |
| פֿאָרווערטס קראַנט (PD) | Im | - | 2 | mA |
| אָפּעראַציע טעמפּעראַטור | To | -קסנומקס | +70 | ° C |
| סטאָרידזש טעמפּעראַטור | Ts | -קסנומקס | +85 | ° C |
| סטאָרידזש קאָרעוו הומידיטי | Sr | - | 85 | % |
| אָפּטיש און עלעקטריקאַל ספּעסאַפאַקיישאַנז (Tc = 25 ° C) | |||||||
|---|---|---|---|---|---|---|---|
| פּאַראַמעטער | סימבאָל | פּרובירן צושטאַנד | מין | טיפּ | מאקס | וניץ | טאָן |
| ווייוולענגט | λ | IF = איךOP, ט = הOP | 1270 | CW | 1390 | nm | בריירע |
| אָפטקייַט | - | X אָפּציע | 0.3 | - | 12 | גהז | - |
| די אָפּציע | 0.8 | - | 18 | ||||
| מאַכט אָפּטיש רעזולטאַט | P | IF=Iop | - | 10 | - | mW | 1 |
| טערשאָלד קראַנט | Ith | λ: CWDM | - | 10 | - | mA | - |
| אָפּעראַציע קראַנט | Iop | λ: CWDM | - | 55 | 100 | mA | - |
| אָפּעראַציע וואָולטידזש | Vop | λ: CWDM | - | 1.5 | 2.5 | V | - |
| שיפּוע עפעקטיווקייַט | SE | - | 0.2 | - | - | וו/א | - |
| זייַט-מאָדע סאַפּרעשאַן פאַרהעלטעניש | SMSR | λ: CWDM, איךF=Iop | 30 | - | - | dB | - |
| ראַטיווע ינטענסיטי ראַש | RIN | - | - | -קסנומקס | דב / הז | - | |
| באַנדווידט (-3 דב, איך = 60 מאַ) | S21 | X אָפּציע | - | 12 | - | גהז | - |
| די אָפּציע | - | 18 | - | ||||
| צוריקקומען אָנווער | ווסוור | X אָפּציע | - | - | 2 | dB | - |
| די אָפּציע | - | - | 2.2 | ||||
| אַרייַנשרייַב 1 דב קאַמפּרעשאַן | 15 | - | - | דבם | - | ||
| טערמיסטאָר קעגנשטעל | Rth | @25C | - | 10 | - | Kohm | - |
| TEC קראַנט | It | - | - | - | 1.2 | A | 2 |
| TEC וואָולטידזש | Vt | - | - | 2.5 | V | 2 | |
| קאַפּאַסיטאַנס (פּד) | Ct | - | - | 20 | pF | - | |
| מאָניטאָרינג קראַנט | Im | - | 0.10 | - | 2.0 | mA | - |
| טונקל קראַנט (PD) | Id | - | - | 50 | nA | - | |
הערות:אַלע לאַזער טשיפּס קומען פון ווייפערז וואָס זענען סערטאַפייד מיט אַ רעפּריזענאַטיוו פּלאַץ פון דעוויסעס וואָס מוזן דערגרייכן אַ פּאַסיק טראָגן פֿאַר פאַרברענען.
1. לאַזער טעמפּעראַטור שטעלן 25℃, פאָרורטייל קראַנט בייַ 55מאַ
2. אָפּעראַציע פאַל טעמפּעראַטור -40 ~ 70 ℃
● טיפּיש דאַטאַ
(λ: CWDM, TC = 25 ℃)

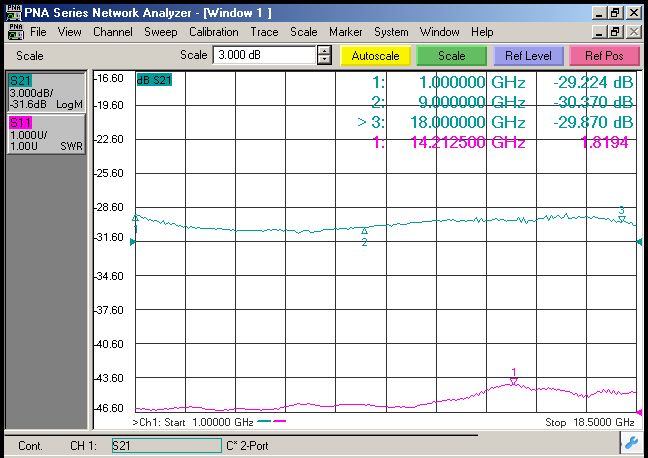

(פיגורע 1 X-Band S11 און S22 דאַטן)
(פיגורע 2 קו-באַנד ס11 און ס22 דאַטן)
● עלעקטריקאַל סכעמאַטיש
| פירן # | פונקציע |
| 1 | טערמיסטאָר |
| 2 | טערמיסטאָר |
| 3 | LD- (בייאַזיס) |
| 4 | PD+ |
| 5 | פּד- |
| 6 | קולער + |
| 7 | קולער- |
| 8 | לד-(רף) |
| 9 | ערד |
● אַוטליין דראַווינגס (איינהייט: מם)
רף קאַנעקטער: סמאַ

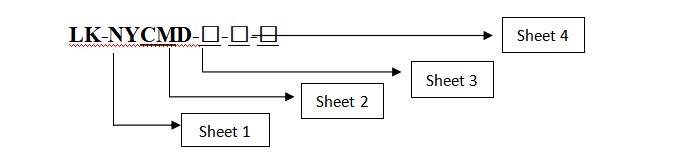

● אָרדערינג אינפֿאָרמאַציע
בלאַט 1:
| קאָדעקס | טיפּיש ווייוולענגט |
| CM | CWDM פּראָסט ווייוולענגט דיוויזשאַן מולטיפּלעקסער 7PIN פלאַטערל פּעקל |
בלאַט 2:
| קאָדעקס | אַנאַלאָג באַנדווידט |
| X | 0.1 ~ 12 GHz |
| Ku | 1 ~ 18 גהז |
בלאַט 3:
| קאָדעקס | W1 | W2 | W3 | W4 | W5 | W6 | W7 |
| Wavelength (nm) | 1270 | 1290 | 1310 | 1330 | 1350 | 1370 | 1390 |
בלאַט 4:
| קאָדעקס | קאַנעקטער טיפּ | באַמערקונג |
| A | פק / אַפּק | איין-מאָדע 9 / 125 μם פיברע פּיגטאַיל, 0.9 מם, 1 ם לענג |
| S | SC / APC | |
| N | קיין קאַנעקטער |
● פּריקאָשאַנז
די פיברע בענדינג ראַדיוס ניט ווייניקער ווי 20 מם פֿאַר אַוווידינג פיברע דאַמידזשד.
זייט זיכער אַז די פיברע קאַפּלינג פאַסעט איז ריין איידער קאַנעקטינג עס צו אָפּטאָ-קרייַז.
די פּאַסיק ESD שוץ איז פארלאנגט אין סטאָרידזש, טראַנספּערטיישאַן און נוצן.
אַפּפּליקאַטיאָנס
הויך-גיכקייַט דאַטאַ קאָמוניקאַציע
אַנטענע רימאָוטינג
סעליאַלער און פּקס נעטוואָרקס
טראַנסמיסיע פון אַנאַלאָג רף פֿאַרבינדונגען
מיליטער קאָמוניקאַציע
טראַקינג, טעלעמעטרי און קאָנטראָל
טעלעמעטרי סיסטעמס
מיליטער און פאַרטיידיקונג סיסטעמען
