LK-HHPD הויך ספּיד InGaAs פאָטאָדעטעקטאָר
- ברייט באַנדווידט, הויך ספּיד
- הויך ריספּאַנסיוואַטי
- ינקאָרפּאָראַטעד פאָרורטייל-ט
- הויך זעטיקונג אַרייַנשרייַב
- הערמעטיקלי געחתמעט, סמאַ קאַנעקטער
- נידעריק דאַרק קראַנט, הויך סיגנאַל-צו-ראַש פאַרהעלטעניש.
- קליין פאָרם פאַקטאָר.
פּראָדוקט דיסקריפּשאַן
LK-HHPD איז אַ הויך-גיכקייַט דעטעקטאָר מאָדולע פּאַסיק פֿאַר דיגיטאַל און אַנאַלאָג אַפּלאַקיישאַנז, מיט אַ InGaAs PIN פאָטאָדיאָדע וואָס קאָווערס ווייוולענגטס פון 1250 צו 1650 נם. עס אָפפערס 12 גהז אָדער 18 גהז באַנדווידטס און לויפט אויף + 5 וו מאַכט. דער מאָדולע איז קאַמפּאַטאַבאַל מיט נאָרמאַל איין-מאָדע 9/125μם פיברע און האט אַ SMA קאַנעקטער פֿאַר רף רעזולטאַט מיט אַ 50 אָום ימפּידאַנס גלייַכן.
LK-HHPD פּאַסיק פֿאַר אַפּלאַקיישאַנז מיט הויך דאַטן קורס, עס איז הערמעטיקלי געחתמעט צו באַשיצן קעגן ינווייראַנמענאַל סיבות, ינשורינג רילייאַבילאַטי און לאָנדזשעוואַטי. עס האט אַ לייטווייט פּלאַן, מיט אַ מאַסע פון ווייניקער ווי 23 גראַמז, וואָס איז וווילטויק פֿאַר פּאָרטאַטיוו אָדער פּלאַץ-קאַנסטריינד אַפּלאַקיישאַנז. דער מאָדולע איז סערטאַפייד אין לויט מיט די ריסטריקשאַן פון כאַזערדאַס סאַבסטאַנסיז (RoHS) דירעקטיוו 2.0, דעמאַנסטרייטינג אַדכיראַנס צו ינווייראַנמענאַל און זיכערקייַט סטאַנדאַרדס.
טעכנישע ספּעסיפיקאַטיאָנס
| טיפּיש & אַבסאָלוט מאַקסימום שאַץ | ||||
|---|---|---|---|---|
| פּאַראַמעטער | סימ. | טיפּ | שאַצונג | אַפּאַראַט |
| סטאָרידזש טעמפּעראַטור קייט | TSTG | -45 ~ +85 | -55 ~ +100 | ℃ |
| אַפּערייטינג פאַל טעמפּעראַטור קייט | TC | 25 | -40 ~ +85 | ℃ |
| פאָרורטייל וואָולטידזש | VR | 5 | +4.75 ~ +5.25 | V |
| אָפּטיש אַרייַנשרייַב מאַכט | שפּילקע | 0 | +13 | דבם |
| ברענען-אויס אָפּטיש מאַכט | PB | - | +16 | דבם |
| פירן סאַדערינג טעמפּעראַטור | Tp | 280 (10 ס) | 330 (10 ס) | ℃ |
| עלעקטריקאַל / אָפּטיש קעראַקטעריסטיקס (TC = 22 ± 3℃) | ||||||
|---|---|---|---|---|---|---|
| פּאַראַמעטער | סימ | פּרובירן צושטאַנד | פּאַראַמעטער וואַלועס | אַפּאַראַט | ||
| ווייוולענגט ראַנגע | λ | - | 1000 ~ 1650 | nm | ||
| אָפטקייַט ראַנגע | - | - | X - באַנד | קו - באַנד | - | |
| קליין סיגנאַל באַנדווידט | f-קסנומקסדב | TC = 22 ± 3℃ | 0.3 ~ 12 | 0.8 ~ 18 | גהז | |
| ריספּאַנסאַבילאַטי | Re | VR =+5 V, פּin = 10mW | λ = 1310 נם | ≥ 0.75 | ≥ 0.75 | א/וו |
| λ = 1550 נם | ≥ 0.7 | ≥ 0.7 | ||||
| רעזולטאַט ווסוור | ווסוור | - | ≤ 2 | ≤ 2.2 | - | |
| אַמפּליטוד פלאַטנאַס | A | TC =-45 ~ +85 ℃ | ≤ ±1.5 | dB | ||
| זעטיקונג אָפּטיש מאַכט | Ps | VR =+5 V, λ = 1550 נם אַק מאָדולאַטעד |
13 | דבם | ||
| זעטיקונג רף רעזולטאַט מאַכט | Pאויס | - | -קסנומקס | דבם | ||
| טונקל קראַנט | Id | VR = 5 וו | ≤ 10 | nA | ||
| רעזולטאַט ימפּעדאַנסע | RL | - | 50 | Ω | ||
● טיפּיש ריספּאַנסיוויטי קורוועס

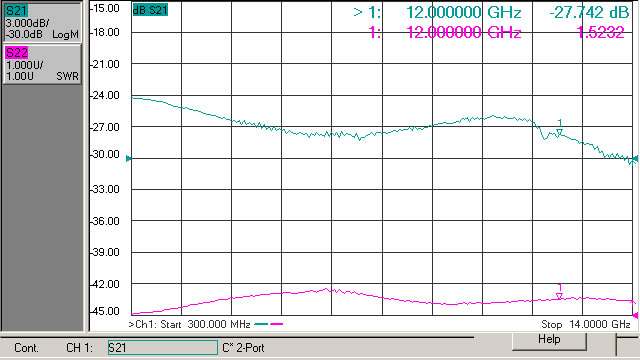

(פיגורע 1 X - באַנד פאָטאָדעטעקטאָר אָפטקייַט ענטפער)

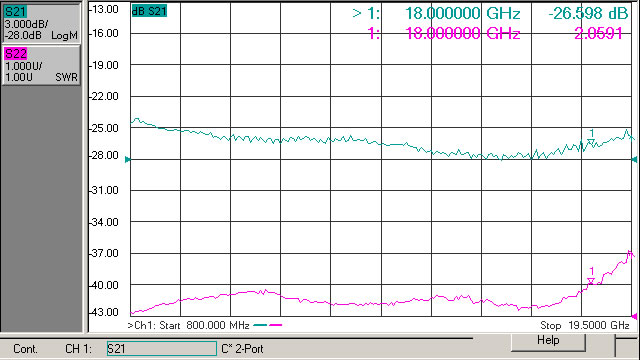

(פיגורע קסנומקס קו - באַנד פאָטאָדעטעקטאָר אָפטקייַט ענטפער)

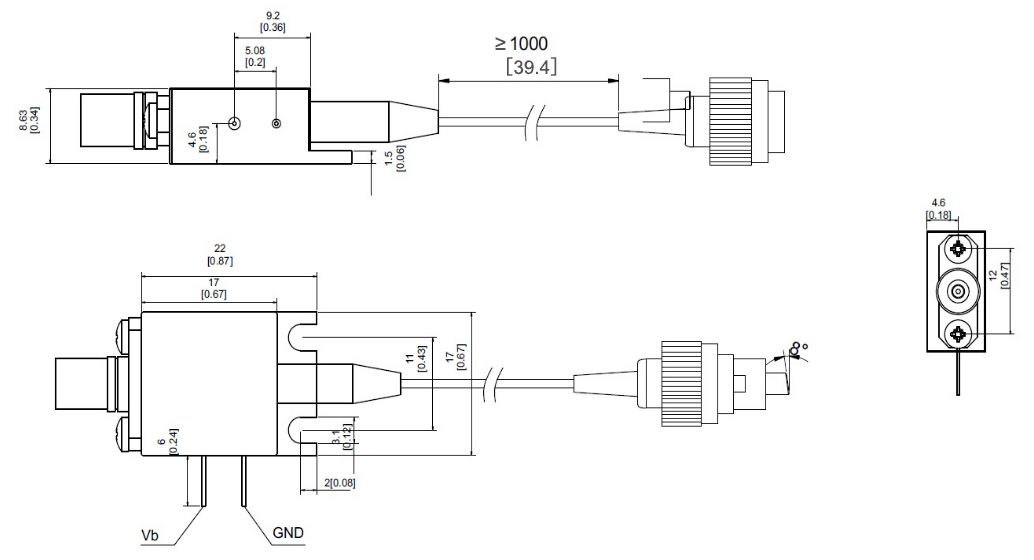

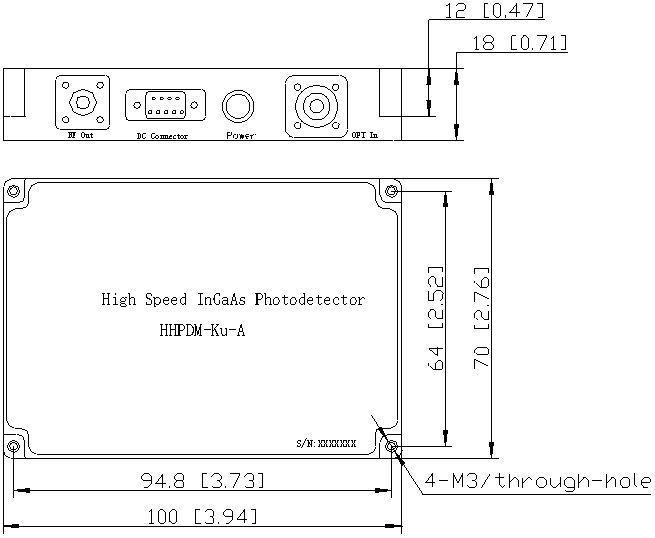

● ויסמעסטונג און פּינס (איינהייט: אינטש)
רף קאַנעקטער: סמאַ קאַנעקטער
●אָרדערינג אינפֿאָרמאַציע
בלאַט 1:
| קאָדעקס | אַנאַלאָג באַנדווידט |
| X | 0.3 ~ 12 GHz |
| Ku | 0.8 ~ 18 GHz |
בלאַט 2:
| קאָדעקס | קאַנעקטער טיפּ | באַמערקונג |
| N | קיין קאַנעקטער | איין-מאָדע 9 / 125 μם פיברע פּיגטאַיל |
| A | פק / אַפּק |
● פּריקאָשאַנז
די פיברע בענדינג ראַדיוס ניט ווייניקער ווי 20 מם פֿאַר אַוווידינג פיברע דאַמידזשד.
זייט זיכער אַז די פיברע קאַפּלינג פאַסעט איז ריין איידער קאַנעקטינג עס צו אָפּטאָ-קרייַז.
די פּאַסיק ESD שוץ איז פארלאנגט אין סטאָרידזש, טראַנספּערטיישאַן און נוצן.
אַלע אונדזער נאָרמאַל פאָטאָדעטעקטאָרס קענען זיין קאַסטאַמייזד אין מאַדזשולז!
אַפּפּליקאַטיאָנס
אָפּטיש פיברע קאָמוניקאַציע
ראַדאַר אינפֿאָרמאַציע פּראַסעסינג
עלעקטראָניש וואָרפער
הויך-גיכקייַט סיגנאַל טעסט און מעאַסורעמענט
זיכערהייט און סערוויילאַנס
